3 连杆和 4 连杆旋转连接器的设计有何区别？应如何选择？

旋转先行器组件是船舶锚固系统中的一个紧凑但关键任务的组件。它位于锚和主锚链之间，可防止船舶在风、水流和波浪中偏航或摆动时沿锚链产生扭矩。如果没有正确选择旋转组件，链条可能会扭结，导致过度磨损、卡在野猫中，甚至锚定失败。

本指南提供了两种主要配置（3 链路和 3 链路）之间的结构化、基于规则的比较。4 连杆旋转先驱- 并为船舶类型、空间限制和船级社要求提供明确的决策标准。

设计标准和材料规格

两种配置均按照 ISO 1704（造船 - 螺柱锚链）制造，通常由 2 级或 3 级合金钢或碳钢制成，并配有经过热处理和验证测试的部件。

所有旋转先行器必须提供由授权船级社（例如 DNV-GL、ABS、BV、LR 或 NK）颁发的测试证书。证书应包括验证载荷测试结果、断裂载荷值（如适用）、材料可追溯性和尺寸验证。

结构差异：组件排列

两种设计的功能区别在于链接数量和连接顺序，这直接影响尺寸长度、与卸扣的兼容性和互换性。

3 连杆旋转先行者配置

包括 EL + SW + EL（加大链接 + 旋转 + 加大链接）。这种紧凑的组件省略了端部连杆，从而缩短了总轴向长度。它设计用于锚袋或野猫周围空间有限的安装。然而，由于不存在末端连杆，锚侧连接通常需要专用卸扣或适配接口。

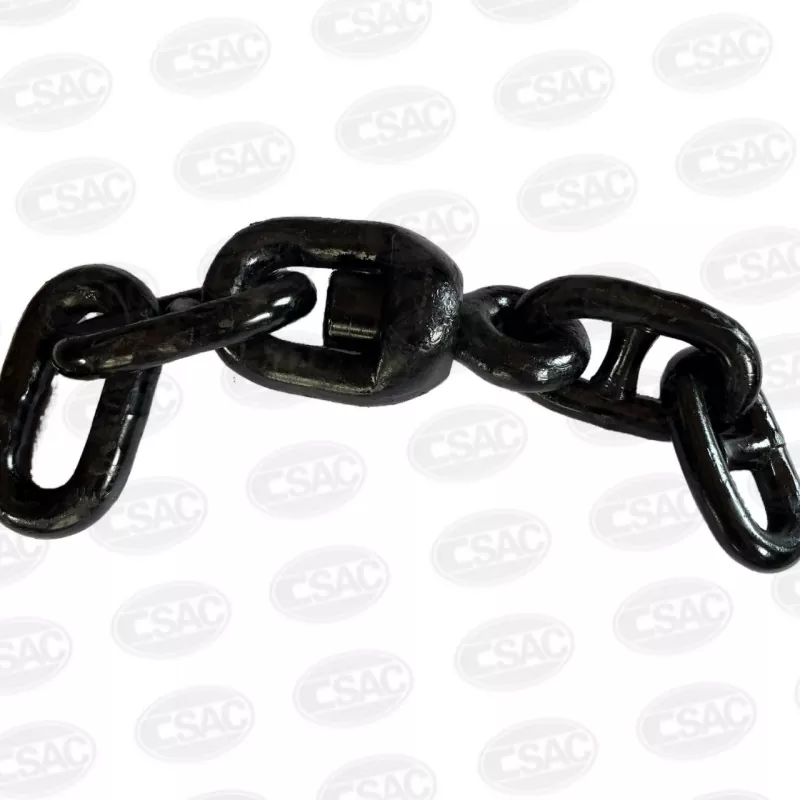

4 连杆旋转先行者配置

包括 E + EL + SW + EL（末端连杆 + 放大连杆 + 旋转 + 放大连杆）。端连杆（E 连杆）的存在提供了一个更大的内部开口，其形状专门用于容纳标准 D 型锚卸扣。这种布置已成为远洋商船的行业规范，提供卓越的连接性、更轻松的更换以及与现成卸扣的更广泛兼容性。

比较总结

选择标准 – 实用的决策框架

3 链接和 3 链接之间的选择4连杆设计不是任意的。它应基于以下技术和操作参数。

空间限制

如果锚链锁、锚链管或预装袋对先行器组件的总长度有严格限制，则 3 连杆类型提供了更短的替代方案，可以安装在 4 连杆无法安装的地方。务必根据船舶的总体布置图验证缩回积载长度。

船舶类型和运营概况

远洋商船（散货船、集装箱船、油轮）- 选择 4 链接配置。这是主要船队的标准化选择，确保可以从任何全球港口供应商处随时获得替换零件，并且船级社验船师不会发现兼容性问题。

拖船、近海补给船、内河船舶和小型工作船 - 3 连杆可能是可以接受的，甚至是更可取的，前提是缩短的长度不会影响卸扣连接，并且组件的工作载荷极限 (WLL) 与主链相匹配或超过主链的工作载荷极限 (WLL)。

链条直径及等级匹配

无论配置如何，旋转先行器的尺寸都必须与标称链条直径（通常范围从 12.5 毫米到 162 毫米）相匹配。确认先行部件的等级（2 或 3）与主锚链的等级相同或更高。除非经船级社特别批准，否则不建议混合等级。

船级社和法定要求

请参阅船舶船旗国和船级社的适用规则。一些船级符号对旋转部件施加了额外的疲劳分析或最小断裂载荷裕度。始终从持有相关等级和尺寸范围型式批准证书的制造商处采购，并在安装前索取完整的材料测试报告 (MTR)。

结论与建议

3连杆和4连杆的选择旋转先行者最终取决于紧凑性和连接性之间的权衡。

对于绝大多数商业深海船舶来说，4 连杆类型是最终标准 - 它提供简单的卸扣接合、全球备件供应以及所有主要船级社的明确接受。

对于小吨位、空间受限或特种工艺，3 连杆配置提供了可行的解决方案，前提是连接卸扣接口经过精心设计，并且组件的强度等级已完整记录。

作为最后一步，强烈建议在设计或更换阶段让系泊设备制造商和参加验船师参与。只有通过对照船舶特定的起锚系统交叉检查先导装置的尺寸、验证载荷和材料证书，才能确保安全、合规且操作可靠的选择。
